電機殼鑄造的應用非常普遍，生產難度取決于結構，尺寸和技術要求。電機殼用于電力機車，表面質量要求和內部質量要求高。

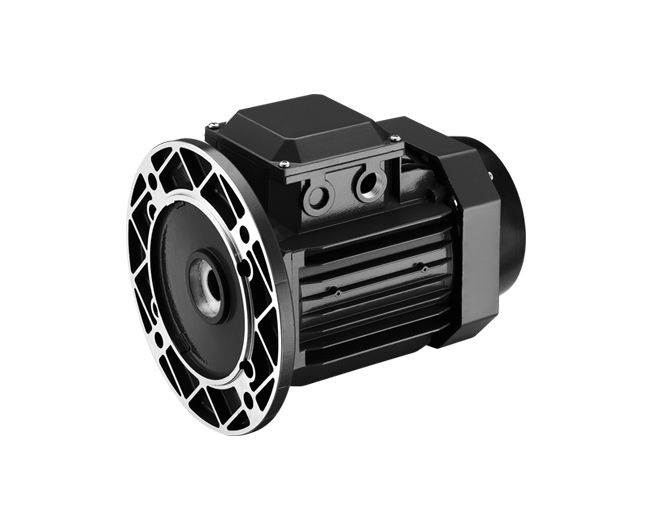

Y2方型鋁合金壓鑄電機殼體B5

電機外殼鑄件技術分析

鑄件的上腔更復雜，局部隆起更多;鑄件的外部也較多;因此，鑄件的“T”形和“L”截面越大，鑄件的填充和收縮越困難。Ping平鑄造，成型操作比較簡單，但是電機外殼鑄造收縮困難，特別是復雜上腔體凸部結構的現場基本沒有措施解決修復問題。扁平垂直澆注或做垂直澆鑄，立管在頂部，但澆鑄厚度，厚度薄，高鑄件加，下部的進料有很大困難。此外，鑄件的變形是需要面對的問題。

電機外殼鑄件的變形分析和控制

電機外殼鑄件是一個非常完整的缸筒，更多的是由輔助結構提升，每個部分的鑄壁厚度變化很大，冷卻和凝固的應力會相對較大，鑄件的變形趨勢，前不準確預測。首先，鑄造電機外殼鑄件，管端的直徑為15毫米，橢圓更嚴重，通過直管的末端設置環，使管端的直徑直徑誤差在1mm。
